云南省滇中引水工程大理Ⅱ段施工供电施工2标

开竣工时间：开工时间：2019.07.18 竣工日期：2020.11.10

项目地址：云南省大理市双廊镇

项目概况（或项目简介）：

1）变电站工程

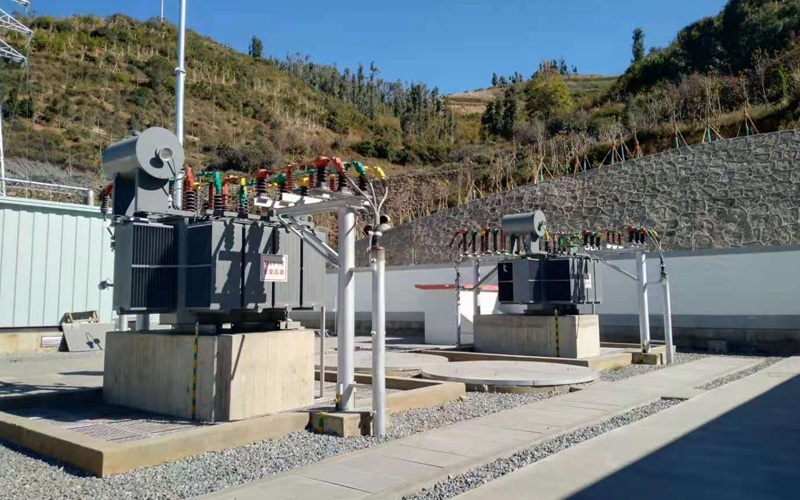

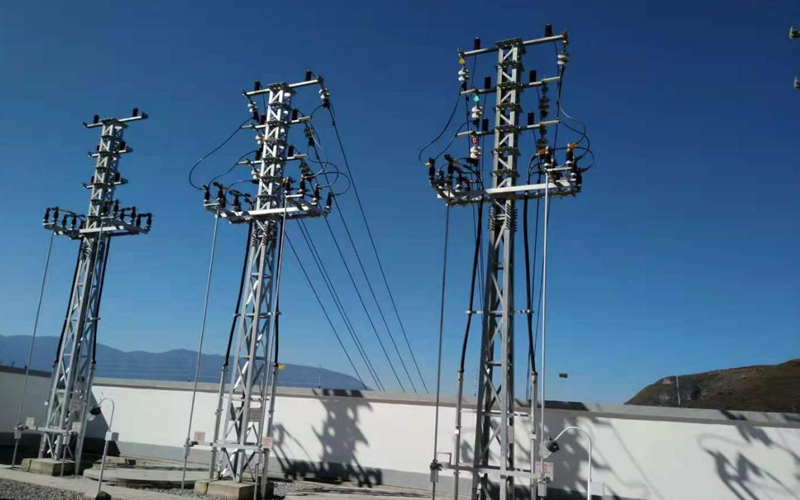

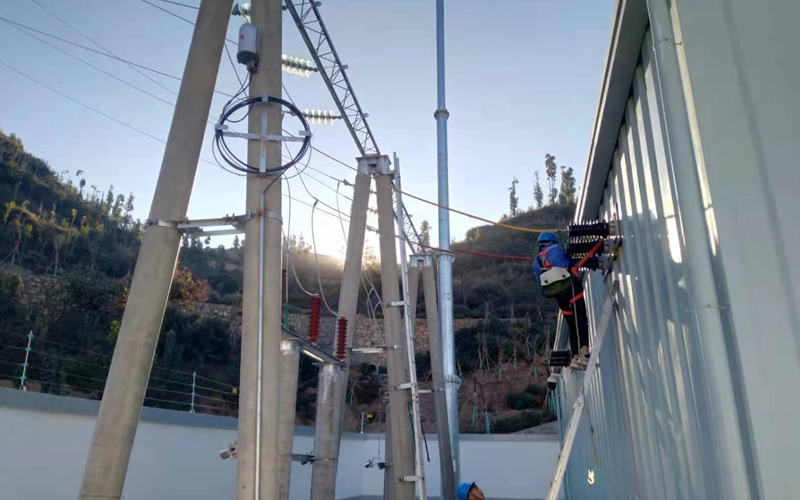

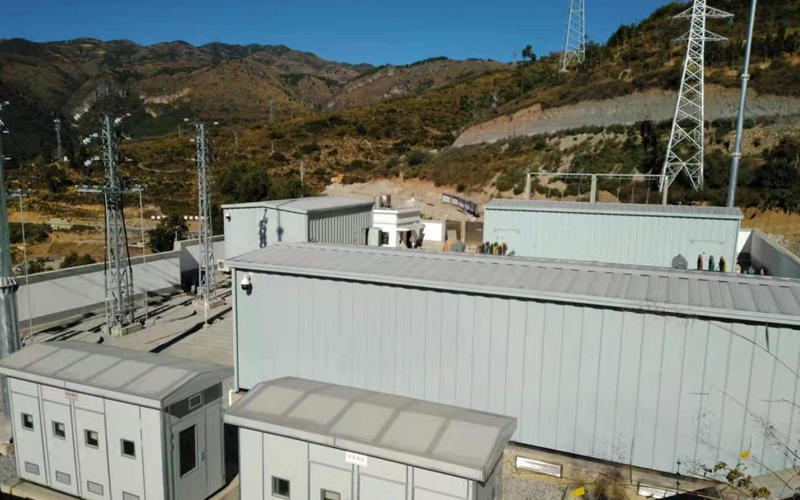

新建一座35kV施工变电站，为35kV长育村施工变电站：安装2×5MVA变压器，电压等级35/10kV；35kV进出线2回，单母线接线，35kV配电装置采用预装式箱房；10kV出线终8回，采用单母线分段接线；本期一次建成6回出线，预留2回土建备用间隔，10kV出线由变电站西面出线，10kV配电装置采用预装式箱房；

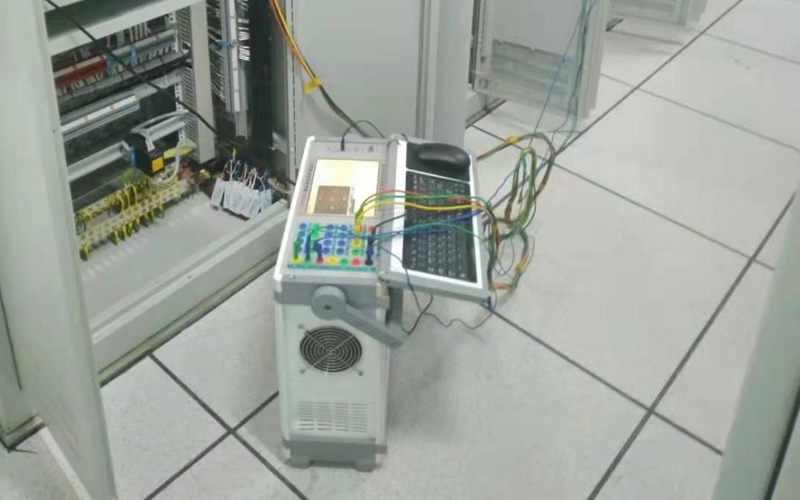

无功补偿：本站10kV侧装设电容器2×1500kvar，每套1500kvar（3×500kvar分组投切），本期一次建成；变电站保护、控制设备采用预装式箱房。

2)35kV施工供电线路工程

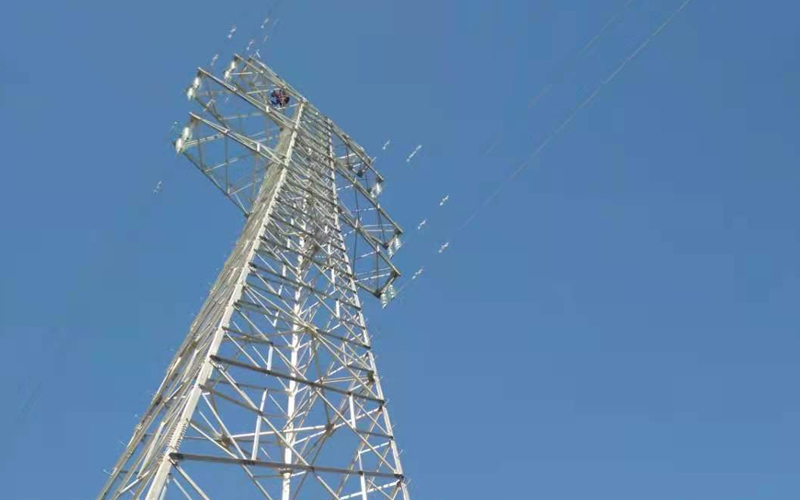

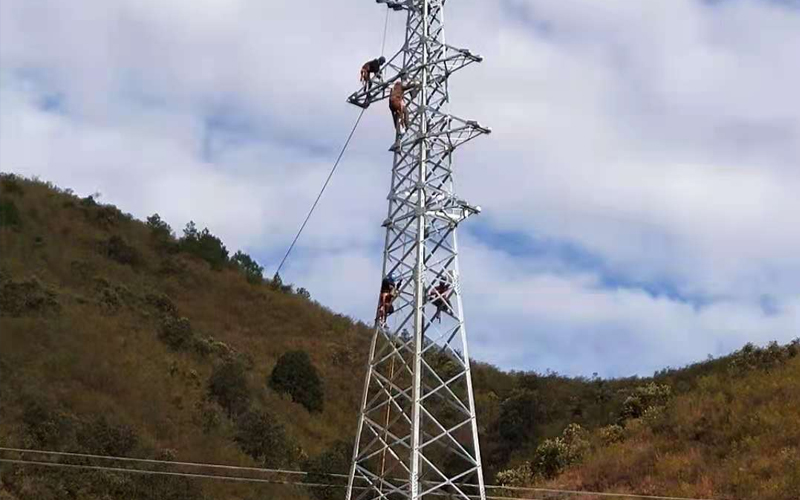

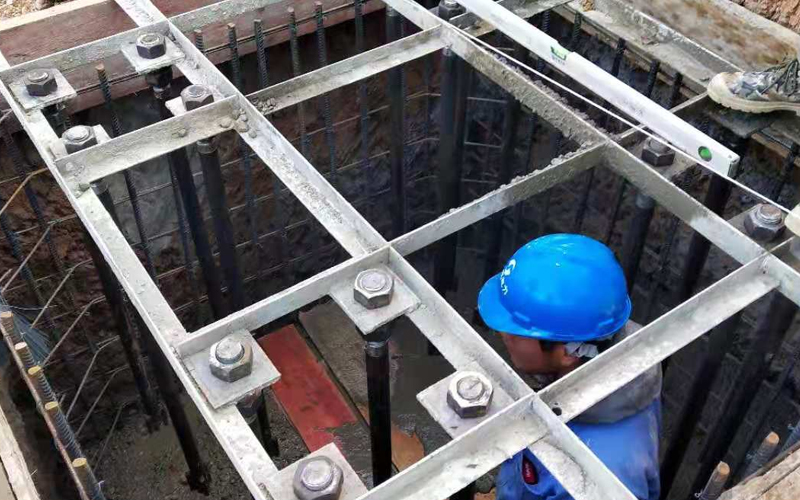

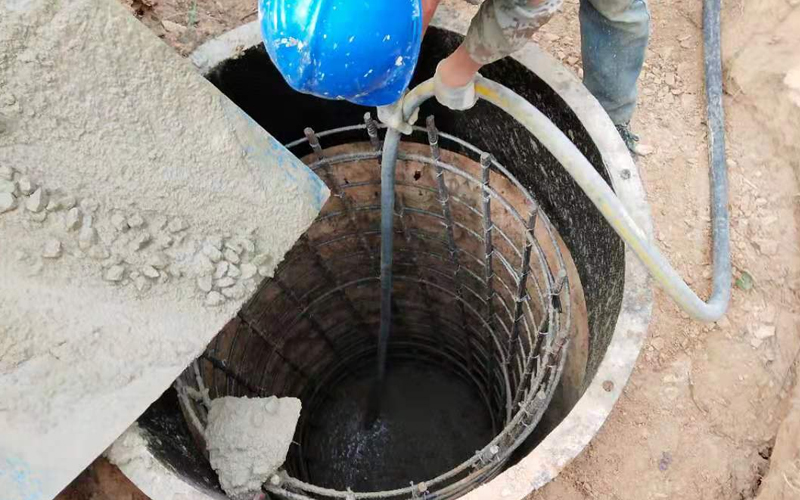

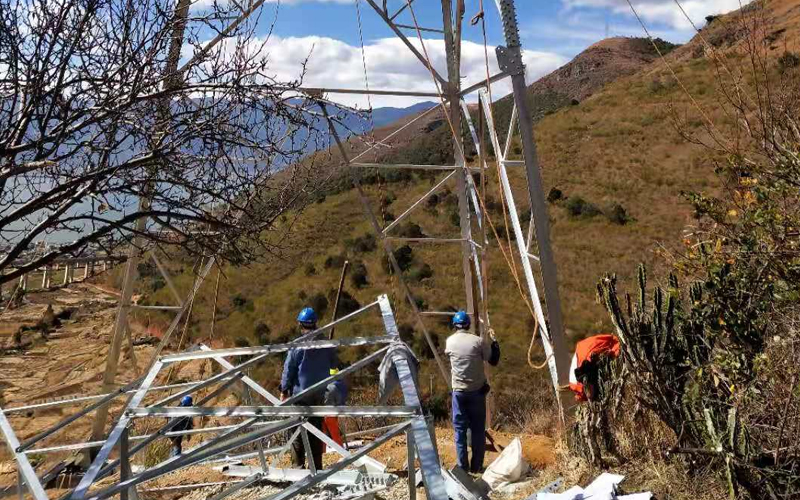

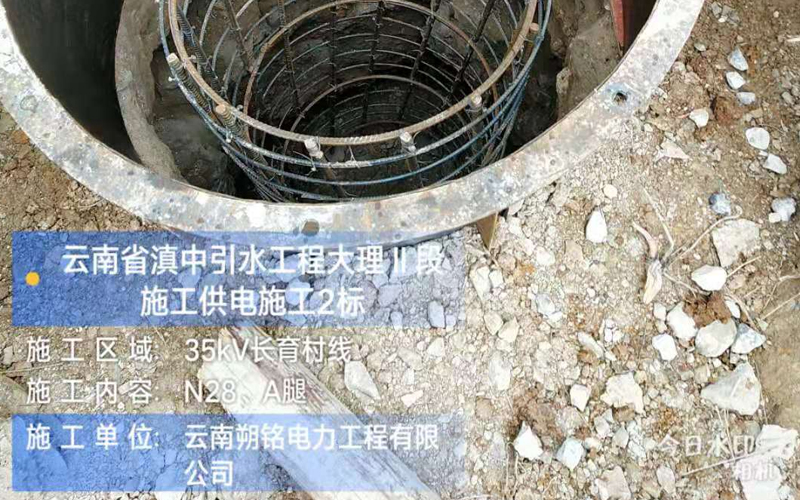

老马槽施工变电站至长育村施工变电站35kV 线路，该线路在35kV 老马槽施工变双回电缆出线，其余均为架空线，线路双回架设，全长约2×9.659km（其中电缆敷设长度2×0.08km，架空线路长度约2×9.579km）。电缆套管直埋长度：0.08km，35kV双回线电缆套管直埋自35kV老马槽施工变电站出线至N1终端塔，电缆通道2主2备，通信通道1主1备。全线共计使用角钢塔29基，其中直线塔15基，耐张、转角塔14基。
架空线路导线型号为：JL-G1A-120/25，电缆型号为：ZB-YJV22-26/35kV 3x150mm2。避雷线一根为：JLB20A-50铝包钢绞线，另一根为OPGW-C-24B1-60［66.5；20.04］光缆。全线绝缘采用不平衡绝缘设计，线路前进方向左侧为高绝缘配置，右侧为正常绝缘配置。普通绝缘：悬垂单联4片（双联×2）、耐张单联5片（双联×2），跳线4片；高绝缘：悬垂5片（双联×2）、耐张6片（双联×2），跳线5片。
